真空臺(tái)車式退火爐在使用中應(yīng)該注意的事項(xiàng)
摘要：真空臺(tái)車式退火爐在使用中應(yīng)該注意的事項(xiàng)主要講解了該設(shè)備在退火過(guò)程中需要重點(diǎn)關(guān)注的細(xì)節(jié)，特別是一些特殊材料的退火處理應(yīng)該確保密封性，冷卻時(shí)間，真空退火溫度等因素。
真空臺(tái)車式退火爐在使用中應(yīng)該注意的事項(xiàng)主要講解了該設(shè)備在退火過(guò)程中需要重點(diǎn)關(guān)注的細(xì)節(jié)，特別是一些特殊材料的退火處理應(yīng)該確保密封性，冷卻時(shí)間，真空退火溫度等因素。

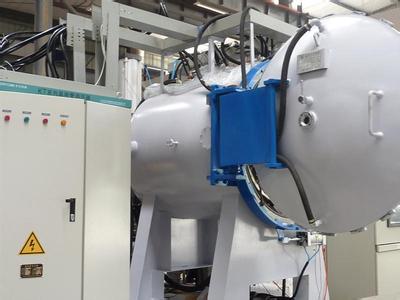

真空熱處理(退火爐)的常規(guī)知識(shí)：真空爐處理鈦合金時(shí)，不宜用氮?dú)庾鳛槔鋮s氣體，因?yàn)殁伜偷诟邷叵路磻?yīng)，形成金黃色的氮化鈦。真空爐活動(dòng)連接部分全部采用O型橡膠圈密封連接，此部分均通水冷卻。工件在真空狀態(tài)下淬火，應(yīng)使用真空淬火油，此油具有較低的飽和蒸氣壓。真空爐的保養(yǎng)應(yīng)在真空或充純氮狀態(tài)下，避免平時(shí)不用時(shí)吸氣，吸潮。 國(guó)內(nèi)真空爐的壓升率應(yīng)不大于1.33Pa/h ，國(guó)外某些企業(yè)的標(biāo)準(zhǔn)為0.67Pa/h。真空加熱以輻射為主，工件在爐內(nèi)應(yīng)該保持間距。升溫過(guò)程中，工件及爐內(nèi)材料會(huì)放氣，使真空度下降。真空退火、真空退火、真空固溶處理及真空時(shí)效的加熱溫度一般與常規(guī)處理時(shí)加熱溫度相同。真空退火爐應(yīng)該具有快冷裝置。冷卻水的壓力應(yīng)該大于0.2Mpa，流量應(yīng)可調(diào)。冷卻氣體：鋼一般采用百分之99.995純度的氮?dú)猓邷睾辖鸩捎冒俜种?9.999的氮?dú)饣驓鍤猓伜辖鸩捎冒俜种?9.995的氬氣。升溫：放入工件后，一般先預(yù)抽至6.67Pa時(shí)方可升溫加熱。
真空退火熱處理爐(退火爐)的特點(diǎn)：
(1) 嚴(yán)格的真空密封：眾所周知，金屬零件進(jìn)行真空熱處理均在密閉的真空爐內(nèi)進(jìn)行，因此，獲得和維持爐子原定的漏氣率，保證真空爐的工作真空度，對(duì)確保零件真空熱處理的質(zhì)量有著非常重要的意義。所以真空退火熱處理爐的一個(gè)關(guān)鍵問(wèn)題，就是要有可靠的真空密封結(jié)構(gòu)。為了保證真空爐的真空性能，在真空退火熱處理爐結(jié)構(gòu)設(shè)計(jì)中必須遵循一個(gè)基本原則，就是爐體要采用氣密焊接，同時(shí)在爐體上盡量少開(kāi)或者不開(kāi)孔，少采用或者避免采用動(dòng)密封結(jié)構(gòu)，以盡量減少真空泄漏的機(jī)會(huì)。安裝在真空爐體上的部件、附件等如水冷電極、熱電偶導(dǎo)出裝置也都必須設(shè)計(jì)密封結(jié)構(gòu)。
(2)大部分加熱與隔熱材料只能在真空狀態(tài)下使用：真空退火熱處理爐的加熱與隔熱襯料是在真空與高溫下工作的，因而對(duì)這些材料提出了耐高溫，蒸汽壓低，輻射效果好，導(dǎo)熱系數(shù)小等要求。對(duì)抗氧化性能要求不高。所以，真空退火熱處理爐廣泛地采用了鉭、鎢、鉬和石墨等作加熱與隔熱構(gòu)料。這些材料在大氣狀態(tài)下極易氧化，因此，常規(guī)熱處理爐是不能采用這些加熱與隔熱材料。
(3)水冷裝置，真空退火熱處理爐的爐殼、爐蓋、電熱元件，分別處置(水冷電極)、中間真空隔熱門(mén)等部件，均在真空、受熱狀態(tài)下工作。在這種極為不利的條件下工作，必須保證各部件的結(jié)構(gòu)不變形、不損壞，真空密封圈不過(guò)熱、不燒毀。因此，各部件應(yīng)該根據(jù)不同的情況設(shè)置水冷裝置，以保證真空退火熱處理爐能夠正常運(yùn)行并有足夠的使用壽命。
(4)采用低電壓大電流：在真空容器內(nèi)，當(dāng)真空空度為幾托一lxlo-1托的范圍內(nèi)時(shí)，真空容器內(nèi)的通電導(dǎo)體在較高的電壓下，會(huì)產(chǎn)生輝光放電現(xiàn)象。在真空退火熱處理爐內(nèi)，嚴(yán)重的會(huì)產(chǎn)生弧光放電，燒毀電熱元件、隔熱層等，造成重大事故和損失。因此，真空退火熱處理爐的電熱元件的工作電壓，一般都不超過(guò)80-100伏。同時(shí)在電熱元件結(jié)構(gòu)設(shè)計(jì)時(shí)要采取有效措施，如盡量避免有尖端的部件，電極間的間距不能太小窄，以防止輝光放電或者弧光放電的發(fā)生。
(5)自動(dòng)化程度高：真空退火熱處理爐的自動(dòng)化程度之所以較高，是因?yàn)?a >插片散熱器金屬工件的加熱、冷卻等操作，需要十幾個(gè)甚至幾十個(gè)動(dòng)作來(lái)完成。這些動(dòng)作內(nèi)在真空退火熱處理爐內(nèi)進(jìn)行，操作人員無(wú)法接近。同時(shí)，有些動(dòng)作如加熱保溫結(jié)束后，金屬工件進(jìn)行淬火工序須六個(gè)動(dòng)作并且要在1分鐘以內(nèi)完成。在這樣迅速的條件來(lái)完成許多動(dòng)作，是很容易造成操作人員的緊張而構(gòu)成誤操作。因此，只有較高的自動(dòng)化才能準(zhǔn)確、及時(shí)按程序協(xié)調(diào)動(dòng)，以確保工作有序進(jìn)行。
上一篇：鋁合金T6固溶熱處理爐重要熱處理工藝流程
下一篇：鑄件在回火熱處理爐內(nèi)的工作工程
相關(guān)新聞
相關(guān)產(chǎn)品
|
